Falra szerelhető csuklós daru

Termékleírás

Két-tengelyű precíziós emelés. Nulla alapterület.

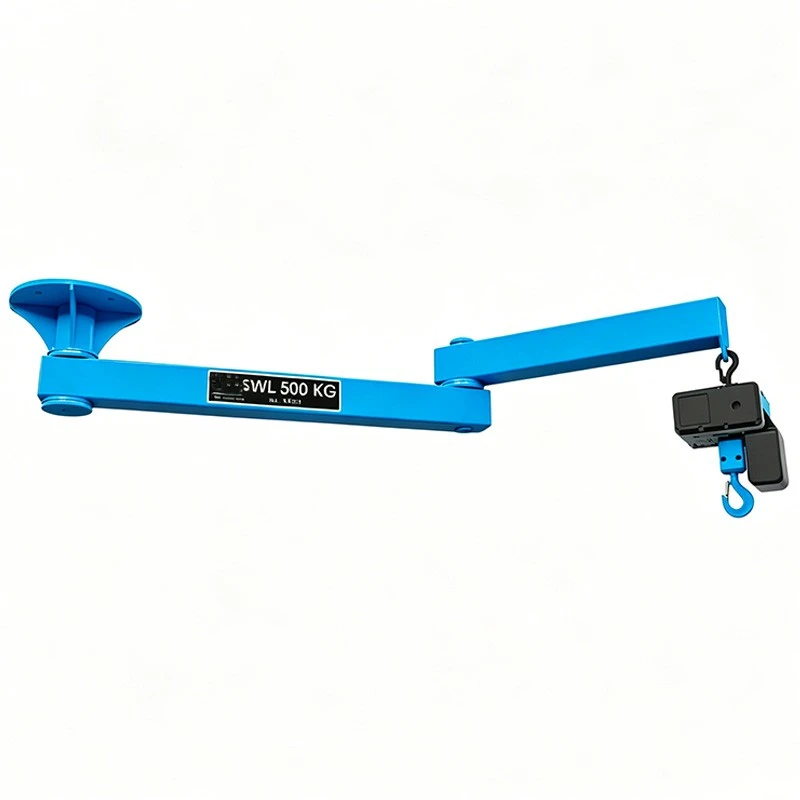

A falra szerelhető csuklós daruk a meglévő épületfalakra vagy teherhordó oszlopokra rögzíthetők. A kialakítás két csuklós szerkezetet tartalmaz: egy főgémet és egy csuklós segédkart. Ez a konfiguráció támogatja a rugalmas rakománykezelést több irányban. A szabványos egygémes orrdaruk nem képesek ilyen szintű mozgást biztosítani.

Ezzel a darutípussal a kezelők nagy pontossággal emelhetnek terheket a sarkokban, áthaladhatnak az ajtónyílásokon, mozoghatnak az akadályok alatt és helyezhetik el az anyagokat.

Műszaki adatok

Paraméter	Hatótávolság
Kapacitás	70-900 kg
Boom Span	4.9 m
Elsődleges gémforgatás	200 fokig
Másodlagos kar forgása	Akár 360 fok
Felszerelés	Fal / szerkezeti oszlop
Építés	Acél, zárt pálya vagy szerkezeti profil

---

Hogyan működik

A darunak két forgástengelye van egy helyett.

• Elsődleges fellendülés- elforgatható a falra-szerelt forgócsapból. 200 ívfokig terjed.
• Másodlagos kar- forog az elsődleges konjunktúra végén. Teljesen 360 fokban elforgatja.

Ez azt jelenti, hogy a kezelő a rakományt pozícióba lendítheti anélkül, hogy a teljes gém hosszában szabad térre lenne szüksége. A szűk munkacellákban ez teszi a különbséget az illeszkedő és a nem illeszkedő daru között.

Előnyök

• Navigál az akadályok között:Emelje az oszlopok, szállítószalagok, csővezetékek és rögzített berendezések körül az épület módosítása nélkül.
• Nulla alapterület:Minden terhelés átkerül a falszerkezetbe. Nincs alaplemez, nincs alapozás, nincs elveszett alapterület.
• A rakomány pontos elhelyezése:Két független tengely biztosítja a kezelők számára a gépek, szerelvények és a szomszédos munkaállomások finom vezérlését.
• Kiterjesztett elérhetőség:A másodlagos kar eléri az akadályokat és a szomszédos nyílásokba, ahová egyenes gém nem fér hozzá.
• Alacsony erőkifejtés:Az állandó forgási reakciókészség csökkenti a toló{0}}húzóerőt és a kezelő fáradtságát.
• Meglévő létesítményekben működik:Nincs szükség oszlopok eltávolítására vagy az épület átalakítására. A daru alkalmazkodik a rendelkezésre álló helyhez.

Alkalmazások

Összeszerelő vonalak- komponensek elhelyezése az egyes munkaállomásokon, korlátozott hellyel

Gép rakodás- benyúlik a CNC-gépekbe, esztergagépekbe és présekbe az eltolt ajtónyílásokon

Karbantartó műhelyek- pótalkatrészek emelése a sűrű berendezési elrendezések körül

Festőfülkék és kikészítés- a munkadarabok manőverezése zárt térben, padlózati akadályok nélkül

Rakodási dokk- anyagok átvitele a fogadórekeszek és a szomszédos tárolózónák között

Raktári rendezés- helyszíni berakodás-, zárt, állványokkal vagy falakkal elválasztott területeken

Konfigurációs lehetőségek

Opció	Leírás
Villamosítás	Az emelők vagy szerszámok tápellátása mindkét tengelyen lévő gyűjtőgyűrű-szerelvényeken keresztül
Pneumatikus ellátás	Belső sűrített levegő csővezetékek légkiegyensúlyozókhoz és vákuum emelőkhöz
A forgás leáll	Állítható mechanikus ütközők a lengési ív korlátozására és az ütközések megelőzésére
Vákuumos emelő tartó	Műszaki előírások vákuumpárna-rendszerekhez (lemez, üveg, lapos anyag)
Emelő kompatibilitás	Elektromos láncos emelő, drótkötél-emelő, légkiegyensúlyozó vagy kézi emelőkaros emelő

Telepítési követelmények

Rendelés előtt erősítse meg a következő négy tételt:

1.Strukturális kapacitás- A falnak vagy oszlopnak el kell viselnie a daru önsúlyát és a névleges élőterhelést. Mérnöki ellenőrzés javasolt.

2.Rögzítési magasság- A konzolt elég magasra kell felszerelni ahhoz, hogy megfelelő horogmagasságot biztosítson, miközben a teljes forgási ív számára szabad hely marad.

3.Rögzítési felület- Jellemző a vasbeton vagy szerkezeti acél. A könnyű válaszfalak nem alkalmasak.

4.Felső térköz- A csuklós kialakítás kevesebb felső burkolatot igényel, mint a hagyományos konzolos gém, de a gém íve feletti minimális távolságra továbbra is szükség van.

Szabványok és tanúsítás

A vonatkozó ipari szabványok szerint tervezték és gyártották. Szállítás előtt minden egységet terhelési vizsgálatnak vetnek alá. Igény szerint CE és ISO minősítés is elérhető.

A kapacitásértékek a másodlagos kar végén érvényesek. A biztonságos emelési program részeként ajánlott a túlterhelés elleni védelem és a kezelő oktatása.

Miért KINO CRANES

• 15+ évdarugyártási tapasztalattal
• 30+ mérnököka technikai csapatban
• 8 gyártósoregy 280 hektáros létesítményen keresztül
• 2,000+ esetkülönböző iparágakban
• ABB, SEW, Siemens, SKF, FAG és más elismert márkák alkatrészei
• OEM/ODM elfogadott; nem{0}}szabványos testreszabás érhető el
• Helyszíni telepítés, üzembe helyezés és kezelői képzés
• Pótalkatrészek és karbantartási támogatás 50+ országban

Árajánlatért és műszaki tanácsadásért forduljon hozzánk. Mérnökeink felülvizsgálják a webhely feltételeit, és 48 órán belül elkészítik a teljes ajánlatot.

GYIK

K: Mi a különbség a falra szerelhető csuklós daru és a szabványos falra szerelhető gémdaru között?

V: A szabványos falra szerelhető orrdaruk egy rögzített gémmel és egyetlen forgócsappal rendelkeznek. A csuklós modellek egy extra forgócsapot és egy csuklós kart adnak a fő gém végén. Ez az extra mozgó rész lehetővé teszi a felhasználók számára a rakományok szabad forgatását. Ezenkívül megkönnyíti az akadályok megkerülését és az anyagok elhelyezését olyan területeken, amelyeket a szokásos egyenes gémek nem érnek el.

K: Mekkora a falra szerelhető csuklós daru maximális kapacitása?

V: A szabványos modellek 70 kg-tól 900 kg-ig terjednek. Egyedi tervezés révén nagyobb kapacitások is elérhetők - forduljon csapatunkhoz konkrét igényeivel.

K: Bármilyen falra felszerelhető?

V: Nem. A szerelési felületnek szerkezetileg megfelelőnek kell lennie ahhoz, hogy elbírja a kombinált önsúlyt és élőterhelést. Jellemzőek a vasbeton falak, a szerkezeti acél oszlopok és a célra{2}}épített szerelőszerkezetek. A beépítés előtt javasolt a rögzítési pont szerkezeti értékelése.

K: Kell hozzá alapozás?

V: Nem. A daru közvetlenül a falra vagy oszlopra szerelhető, és az összes terhelést átviszi az épület szerkezetére. Nincs szükség padlóalapozásra vagy alaplemezre.

K: Mekkora forgást biztosít a daru?

V: Az elsődleges gém 200 fokkal elfordul. A másodlagos csuklós kar teljes 360 fokkal elfordul. Mindkét tengely egymástól függetlenül működik, így a kezelő teljes mértékben irányíthatja a terhelési útvonalat.

K: Milyen fesztávolságok állnak rendelkezésre?

V: A szabványos fesztávok 16 lábig (kb. 4,9 méter) terjednek. Egyedi fesztávok állnak rendelkezésre speciális létesítményi követelményekhez.

K: Használhatom a meglévő emelőmet ezzel a daruval?

V: A legtöbb esetben igen. A daru kompatibilis elektromos láncos emelőkkel, drótkötél-emelőkkel, légkiegyensúlyozókkal, vákuum-emelőkkel és kézi emelőkaros emelőkkel. Megrendelése leadásakor erősítse meg a kompatibilitást mérnöki csapatunkkal.

K: Mennyi ideig tart a telepítés?

V: A telepítési idő a helyszíni körülményektől és a daru konfigurációjától függ. Egy tipikus falra szerelhető csuklós daru a rögzítési pont előkészítése után 1-2 napon belül felszerelhető és üzembe helyezhető.

K: Biztosítja a{0}}webhelyen történő telepítést?

V: Igen. A KINO CRANES helyszíni telepítést, üzembe helyezést, kezelői képzést és -értékesítés utáni karbantartási támogatást nyújt világszerte.

K: Milyen tanúsítványok állnak rendelkezésre?

V: CE és ISO tanúsítványok állnak rendelkezésre. Szállítás előtt minden darut terhelési vizsgálatnak vetnek alá, és a teljes műszaki dokumentációval együtt.
