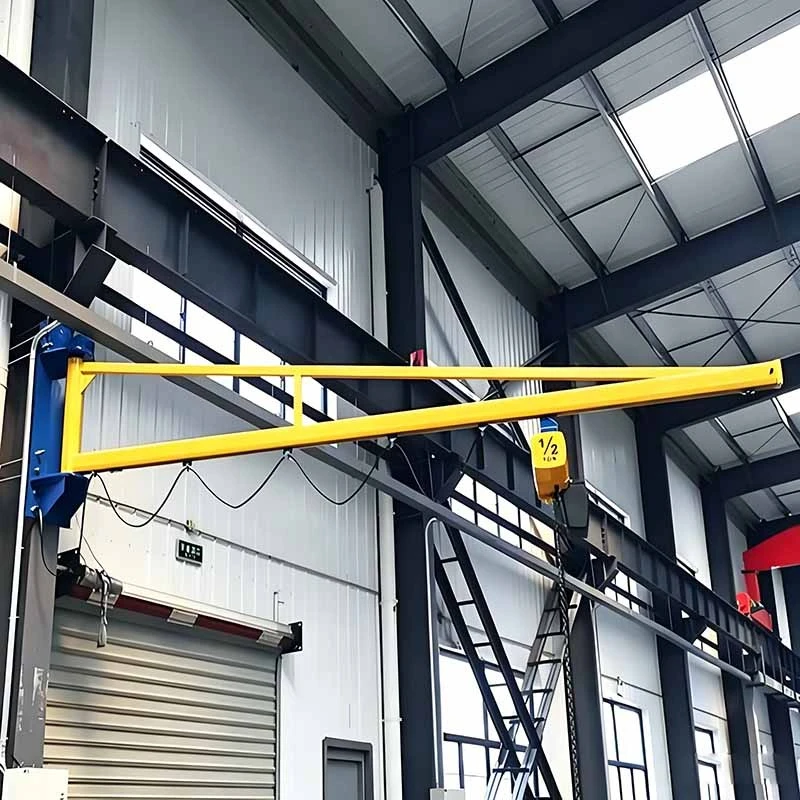

Fali konzol Gumidaru

Falra szerelhető kötőrúd daru ipari emelőmunkákhoz

A Kino Cranes fali konzolos orrdarukat fejleszt helytakarékos-fal-rögzített emelőberendezésként, amelyeket gyártósorok, épületoszlopok és műhelyterek mentén történő gyári anyagmozgatásra céloznak. Egyetlen, az épületszerkezetekre rögzített kötőrúdnak köszönhetően ez a daru 200 fokkal elforgatható. Könnyű holtterheléses kialakítása segít a gyáraknak csökkenteni a beszerzési költségeket, így költséghatékony emelési lehetőség-a műhelyben, raktárban és összeszerelő műhelyben végzett rakományemelési feladatoknál.

Mi az a fali konzolos daru?

Ezt a fix emelőgépet, más néven kötőrúd-gúddarunak is nevezik, meglévő betonfalakra vagy szerkezeti acéloszlopokra rögzítik. A szabadon álló-gerendás darukkal ellentétben a telepítéshez nincs szükség önálló talajalapozásra. A vízszintes szórókeret stabil alátámasztást kap a magasabb falpozíciókban rögzített ferde kötőrúdtól, amely az összes munkaterhelést átviszi az eredeti épületszerkezetekre, csökkentve a telepítési lábnyomot és a teljes építési költséget.

A fő szerkezeti részek az alábbiakban találhatók:

• Gém (I-sugár / H-sugár):Vízszintes teher{0}}tartó gerenda mozgó emelővel és kocsival. A felhasználók a tényleges teherbírási igények alapján választhatnak szénacélt vagy könnyű alumíniumot.
• Összekötő rúd:Egyszeres feszítőrúd dupla{0}}végmenettel, kényelmes a terepi szintezéshez és a gém vízszintes beállításához. Felfelé irányuló reakcióerőt visel, és működés közben vízszintesen tartja a gémet.
• Fali konzol összeállítás:Csavaros csatlakozással falra vagy oszlopra rögzíthető formázott acél szerelvények. Minden szerkezeti kötésnél kettős nyírócsavar van beállítva, feszítő{1}}pozíciós hegesztés nélkül a csatlakozás stabilitásának biztosítása érdekében.
• Forgó összeállítás:Bronz perselyekkel és olajjal átitatott bronz nyomóalátétekkel{0}} felszerelve a sima kézi elforgatás és a munkadarab pontos pozicionálása érdekében.

Műszaki adatok

A specifikációk testreszabhatók. Lépjen kapcsolatba a Kino Cranes mérnöki csapatával az alkalmazás--specifikus konfigurációkkal kapcsolatban.

Főbb jellemzők és előnyök

 Gazdaságos beépítés

A fali konzolos daruk szükségtelenné teszik a szabadon álló oszlopokat vagy a padlóra{0}}szerelt alapokat. Azáltal, hogy a terheket közvetlenül a meglévő épületoszlopokba vagy megerősített falakba viszi át, jelentősen csökken a beépítési idő és a mélyépítési költségek.

 Teljes névleges kapacitás a horognál

A szerkezeti kialakítás figyelembe veszi az emelő és a kocsi önsúlyát (a daru kapacitásának legfeljebb 15%-a) és a dinamikus ütközési terheléseket (a kapacitás legfeljebb 25%-a). Ez azt jelenti, hogy a teljes névleges kapacitás a horognál-leértékelés nélkül elérhető.

 Sima és precíz működés

A gém alacsony önsúlya a precíziós{0}}megmunkált bronz perselyekkel és nyomóalátétekkel kombinálva csökkenti a forgási ellenállást. A kezelők minimális fizikai erőfeszítéssel, még maximális kapacitás mellett is pontosan tudják elhelyezni a terheket.

 Szerkezeti megbízhatóság

Minden tartószerelvény formált és csavarozott,{0}}soha nem hegesztik feszített állapotban. A kettős nyírású csavarkötések nagyobb biztonsági tényezőt biztosítanak, és lehetővé teszik a helyszíni ellenőrzést speciális berendezések nélkül. Az egyszerű helyszíni karbantartás érdekében minden szervizponton zsírzószerelvények állnak rendelkezésre.

 Könnyű terepi beállítás

Az egyetlen kötőrúd mindkét végén jobb{0}}menetes, lehetővé téve a gém szintbeállítását és beállítását szabványos kéziszerszámok segítségével. A mozgatható csavaros kocsiütközők lehetővé teszik a fesztáv konfigurációjának megváltoztatását hegesztés vagy vágás nélkül.

Alkalmazások

A Kino fali konzolos daruk több nehézipari ágazatot szolgálnak ki az alábbiak szerint:

1. Megmunkáló gyártósorok:Helyi emelés szerszámgépekhez, összeszerelő állomásokhoz és ellenőrző padokhoz a gyárfalak mentén.
2. Műhely-öböl-kiegészítő emelés:Töltsön fel üres emelési területeket, amelyek nem érhetők el a futódarukkal és az egysínű emelőrendszerekkel.
3. Fémgyártó gyár:Anyagszállítás vágóasztalok, hajlítóberendezések és hegesztőberendezések közelében épületoszlopok mellett.
4. Raktár és logisztikai udvar:Áruk be- és kirakodása a dokkfalak és oszlopsorok mellett.
5. Berendezésjavító műhely:Emelőmotorok, sebességváltók és terjedelmes pótalkatrészek karbantartáshoz szűk padlójú{0}}műhelyekben.

Telepítési követelmények

A fali konzolos daru meghatározása előtt ellenőrizze, hogy az alábbi feltételek teljesülnek:

• Szerkezeti megfelelőség:A szerelőfalnak vagy oszlopnak el kell viselnie a daru együttes súlyát, a maximális névleges terhelést és az összes dinamikus erőt. Javasoljuk, hogy szakképzett mérnök végezzen szerkezeti felmérést.
• Szabad magasság:Elegendő függőleges helynek kell lennie a gém íve felett, hogy elférjen az átlós húzórúd és a felső konzol csatlakozása. A minimális hézag a gém fesztávolságától és a hajtórúd geometriájától függ.
• Áramellátás (ha motoros):Elektromos forgású vagy motoros kocsi konfigurációk esetén ellenőrizze, hogy a megfelelő táp- és vezérlővezetékek elvezethetők-e a szerelési helyre.

A Kino Cranes teljes körű telepítési útmutatást és -helyszíni üzembe helyezési támogatást nyújt tapasztalt tengerentúli telepítőcsapatán keresztül.

Miért válassza a Kino darukat?

Több mint 15 éves darugyártási tapasztalattal, 280 -hektáros gyártóüzemével és több mint 1200 alkalmazottjával,-beleértve a 180+ mérnököket és technikusokat is – a Kino Cranes a nemzetközi minőségi szabványoknak megfelelő fali konzolos orrdarukat szállít.

• CE/ISO tanúsítvánnyal rendelkezik– Minden termék rendelkezik CE és ISO tanúsítvánnyal. A kritikus komponenseket olyan világszerte elismert márkáktól szerzik be, mint az ABB, SEW, Siemens, SKF és NSK.
• Egyedi tervezés– A szórókeret hossza, kapacitása, anyaga és motorizációja testreszabható a telephely-{0}}specifikus követelményekhez. OEM és ODM szolgáltatások állnak rendelkezésre.
• Global Reach– 50+ országba értékesített daruk 4 tengerentúli irodával, amelyek helyi támogatást nyújtanak.
• A szolgáltatás végétől-végig-– A tervezéstől és gyártástól a szállításig, telepítésig, üzembe helyezésig és{0}}értékesítés utáni karbantartásig.

Gyakran Ismételt Kérdések

K: Különbségek a fali konzolos daru és a fali konzolos orsódaru között?

A fali konzolos daru ferde vonórudat használ a felső gém megtámasztására, és a függőleges terhelést rúdfeszítő erővé alakítja. A konzolos típus megszünteti a kötőrúd szerkezetét; a gém kizárólag a fali konzolra támaszkodik, amely szinkronban viseli a függőleges terhelést és a hajlítónyomatékot. A fali konzolos daru nagyobb fesztávot és kisebb gém súlyt tesz lehetővé, ugyanakkor fenntartott felső területet igényel a kötőrúd felszereléséhez.

K: Mekkora a Kino daru által biztosított fali konzolos daru szabványos kapacitása és fesztávja?

Normál terhelési tartomány: 250 kg ~ 5 tonna, a szórókeret maximális fesztávja eléri a 9 métert. A nem-szabványos testreszabott kialakítás az ügyfél kérésére elérhető a szerkezeti megvalósíthatósági auditot követően.

K: Felszerelhetnek-e a felhasználók elektromos meghajtási rendszert a fali konzolos darukra?

Igen. A kézi forgatás standard konfiguráció; a motoros forgó és a motoros kocsi opcionális frissítés. Elektromos beállítás javasolt nagy-frekvenciás működéshez vagy 2 tonna feletti terheléshez, hogy csökkentse a kezelő fáradtságát.

K: Milyen fal/oszlop illik a daru felszereléséhez?

A szerelési alapnak minősített vasbeton falnak, acéloszlopnak vagy betonoszlopnak kell lennie, amely statikus és dinamikus kombinált terhelést is képes viselni. Mérnökcsapatunk befejezheti a szerkezeti vizsgálatot, és célzott szerelési javaslatokat tehet az Ön épületrajza alapján.

K: Mekkora belső térre van szükség a kötőrúd felszereléséhez?

A kötőrúd átlósan nyúlik a gém csúcsától a magasabb fali rögzítési pontig. Általában 1,5-3 m távolság a gém felső felülete felett, a pontos magasság a gém fesztávjától és a rúd felszerelési szögétől függ. Az árajánlattétel időszakában részletes méretrajzot biztosítunk az ügyfél előzetes -ellenőrzéséhez.

K: Egész gépként vagy osztott alkatrészekként szállítják?

A fali konzolos daruk modulárisan elválasztott alkatrészekbe vannak csomagolva a szállítási költségek csökkentése érdekében; minden helyszíni összeállítás csavarkötést használ terepi hegesztés nélkül. Mérnöki csapatunk helyszíni összeszerelésre, igazításra és végső üzembe helyezésre kiküldhető.

K: Rendszeres karbantartási tartalom?

A napi karbantartás magában foglalja a forgópersely és a nyomóalátét rendszeres kenését az előre beállított zsírzószerelvényeken keresztül, a csavarok feszességének rendszeres szemrevételezését és a hajtórúd feszességének próbáját. A részletes karbantartási kézikönyvet minden kész daruval együtt szállítjuk.

K: Szingapúron kívüli{0}}értékesítés utáni szolgáltatás elérhető?

Több mint 50 országba szállítottunk darukat, és négy tengerentúli irodát működtetünk. Globális helyszíni telepítési, üzembe helyezési és karbantartási szolgáltatások állnak rendelkezésre, lépjen kapcsolatba velünk a helyi szerviztámogatás megerősítéséhez.

Kérjen árajánlatot

A Kino Cranes 5 tonna teherbírásig és 9 méter fesztávú fali konzolos darukat gyárt. Egyedi konfigurációk egyedi szerkezeti feltételekhez, környezeti követelményekhez vagy ipari szabványokhoz kérésre rendelkezésre állnak.

Jelentkezésének megvitatásához vagy részletes ajánlat kéréséhez vegye fel a kapcsolatot mérnöki csapatunkkal kapcsolatfelvételi oldalunkon keresztül, vagy írjon nekünk közvetlenül e-mailt.
